光纖通信原理
?引言：
在當今數字化時代，光纖通信技術作為信息傳輸?shù)暮诵闹危郧八从械乃俣韧苿又鐣鱾€領域的變革。從全球互聯網的互聯互通到5G網絡的廣泛部署，從云計算的蓬勃發展到智能城市的逐步構建，光纖通信技術都發揮著至關重要的作用。光纖及光接口作為光纖通信系統的關鍵組成部分，其性能的優劣直接影響到整個通信系統的穩定性和可靠性。因此，深入了解和掌握光纖、及光接口的常用知識，對于從事通信行業的技術人員來說具有重要的現實意義。
本文深入探討了光纖技術與應用，系統梳理了光纖通信系統的組成要素。從光纖的物理特性與分類出發，全面解析了光接口的類型與適配規則。文章重點分析了光纖在骨干網絡、數據中心、醫療、工業等領域的典型應用場景，通過典型案例解析與行業發展趨勢展望，為光纖通信技術的工程實踐與技術創新提供了理論支撐與實踐指導。
光纖基礎知識
光纖的定義與原理

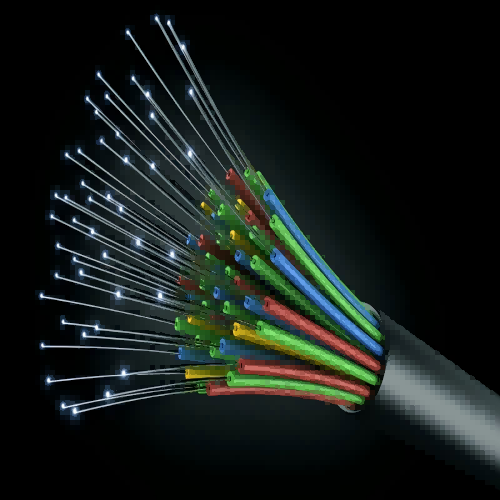

光纖，即光導纖維，是一種利用光在玻璃或塑料纖維中的全反射原理而達成的光傳導工具。當光從光密介質射向光疏介質時，如果入射角大于臨界角，光就會在界面處發生全反射，從而沿著光纖不斷向前傳播。這種獨特的傳播方式使得光在光纖中的傳導損耗比電在電線傳導的損耗低得多，因此光纖被廣泛應用于長距離的信息傳遞。
光纖的特點
光纖具有諸多顯著的特點。首先，它重量輕、體積小，便于安裝和布線，能夠適應各種復雜的空間環境。其次，光纖的傳輸距離遠，衰減小，能夠?qū)崿F(xiàn)長距離、高質量的信息傳輸，大大降低了通信成本。再者，光纖的傳輸容量大，一根光纖可以同時傳輸多個不同波長的光信號，通過波分復用技術，可以極大地提高光纖的傳輸帶寬，滿足日益增長的數據傳輸需求。此外，光纖還具有抗電磁干擾的能力，不受外界電磁場的影響，能夠保證信號傳輸?shù)姆€(wěn)定性和可靠性，特別適用于一些對電磁環境要求較高的場所，如醫院、變電站等。
光纖的分類
按傳輸模式分類

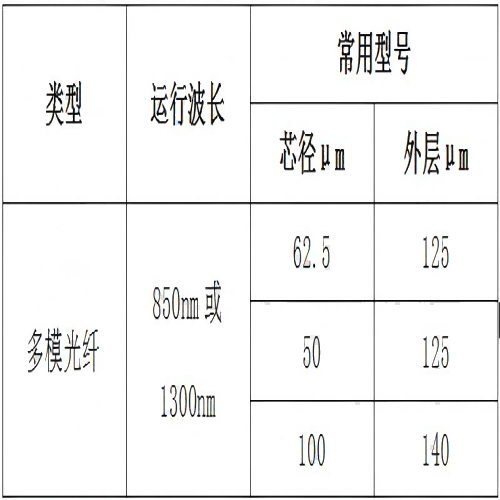

根據傳輸模式的不同，光纖可分為單模光纖和多模光纖。單模光纖的纖芯直徑較小，一般為9μm左右，只允許一種模式的光在其中傳播。由于只傳輸基模，單模光纖消除了模色散，具有極寬的帶寬，特別適用于大容量、長距離的光纖通信，如骨干網絡、跨洋海底光纜等。多模光纖的纖芯直徑較大，一般為50μm、62.5μm，光信號在其中以多個模式方式進行傳播。由于不同模式的光在光纖中傳播的速度不同，會產生光的色散，導致信號脈沖展寬，從而限制了傳輸距離和帶寬。因此，多模光纖僅用于較小容量、短距離的光纖傳輸通信，如企業內部的局域網、數據中心內的服務器互聯等。
按纖芯材料分類
光纖按纖芯材料可分為玻璃光纖和塑料光纖。玻璃光纖具有損耗低、帶寬大、傳輸距離遠等優點，是目前應用最廣泛的光纖類型。塑料光纖則具有柔韌性好、重量輕、成本低等特點，適用于一些對傳輸距離和帶寬要求不高的場合，如短距離的家庭網絡、汽車內部通信等。
光纖的結構

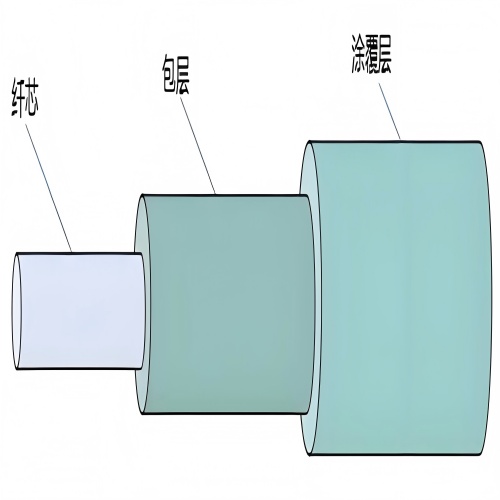

光纖通常由纖芯、包層和外涂層三個基本的同心元件組成。纖芯是光纖的透光部分，一般由玻璃或塑料制成，其折射率較高，負責傳導光信號。包層通常由與纖芯相同的材料制成，但折射率略低，這種折射率差異導致在沿光纖長度的折射率邊界處發生全內反射，從而使光沿光纖向前傳輸，不會通過側壁逃逸。外涂層通常包括一層或多層塑料材料涂層，以保護纖維免受物理環境的影響，如防止光纖受到彎曲、擠壓等外力作用而損壞。
光纖的衰減與色散衰減
衰減

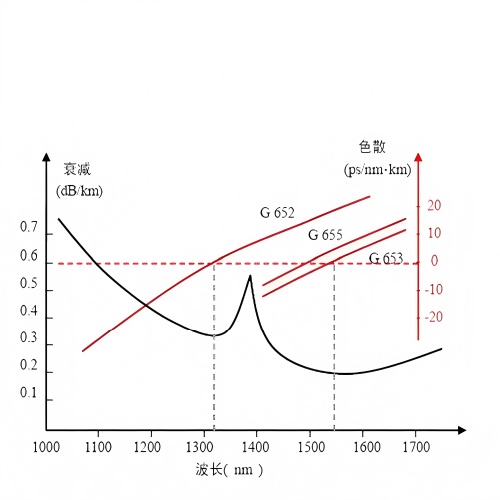

信號在光纖中傳播時會失去強度，這被稱為光束衰減。衰減以分貝（dB）為單位進行測量，其關系式為衰減（dB）=10log10(Pin/Pout)，其中Pin和Pout分別是指進出光纖的光功率。光纖的衰減與波長有關，不同波長的光在光纖中傳輸時的衰減程度不同。在透射曲線的極端，多光子吸收占主導地位。衰減通常以特定波長下的dB/km表示，典型值范圍從850nm階躍折射率光纖的10dB/km到1550nm單模光纖的十分之幾dB/km。
色散
當光脈沖沿光纖長度傳播時，它們會隨著時間的推移而變寬或變長，這被稱為色散。由于脈沖最終會變得如此不同步，以至于它們開始相互重疊并破壞數據，色散為光纖的數據承載能力設定了上限。
色散主要有三種類型：模態色散、材料色散和波導色散。模態色散是由于不同的光纖模式在光纖中以不同的角度反射，每個模態角度都會為光束產生略微不同的路徑長度，導致高階模在低階模之后到達光纖的輸出端。材料色散是由于不同波長的光在光纖材料中的傳播速度不同引起的。波導色散則是由于光纖的幾何形狀導致每種模式的傳播速度不同。
光纖的熔接與冷接
光纖熔接
光纖熔接技術主要是用熔纖機將光纖和光纖或光纖和尾纖連接，把光纜中的裸纖和光纖尾纖熔合在一起變成一個整體。光纖熔接的過程需要使用熔接機、光纖切刀等設備，通過精確控制熔接溫度和時間，使兩根光纖的端面熔化并融合在一起，形成一個低損耗、高強度的連接點。光纖熔接的優點是質量穩定，接續損耗小，能夠保證信號傳輸?shù)馁|(zhì)量，熔接損耗通常在0.01 dB到0.1 dB之間。然而，光纖熔接也存在一些缺點，如設備成本過高，設備的儲電能力有限，在野外作業時受到一定限制。
光纖冷接
光纖冷接是用于光纖對接光纖或光纖對接尾纖的一種方法，相當于做接頭。用于這種冷接續的東西叫做光纖冷接子，其內部的主要部件是一個精密的V型槽，在兩根尾纖撥纖之后利用冷接子來實現兩根尾纖的對接。光纖冷接操作起來更簡單快速，比用熔接機熔接省時間，一般會有兩種形式：第一種是成端的現場快速鏈接器；第二種是光纖對接的冷接子。隨著FTTH（光纖到戶）的迅猛發展，對光纖冷接子的需求也大大增加。光纖快速連接器跟光纖冷接子在FTTH接入中發揮著不可替代的作用，光纖快速連接器現場端接技術剛好解決了光纖到戶時現場快速接入的難題，無需熔接操作，方便快捷，接續成本低，真正實現隨時隨地的接入。但光纖冷接也存在一些缺點，冷接損耗通常在0.1 dB到0.5 dB之間，高于熔接；且目前國內可以直接生產冷接子的廠家較少，成本較高，在商務和技術服務上沒有可供選擇的余地；其次是冷接子中使用匹配液，因使用少、時間短，老化問題需要時間的考驗。
影響光纖熔接損耗的主要因素
影響光纖熔接損耗的因素較多，大體可分為光纖本征因素和非本征因素兩類。光纖本征因素是指光纖自身因素，主要有四點：一是光纖模場直徑不一致，當兩根光纖的模場直徑不同時，在熔接點處會產生模式失配，導致光信號的耦合效率降低，從而增加熔接損耗；二是纖芯不圓度，纖芯不圓會使光在光纖中的傳播模式發生變化，影響光信號的耦合，增加熔接損耗；三是纖芯與包層同心度誤差，同心度誤差會導致光纖的光學性能發生變化，使光在熔接點處的傳輸特性受到影響，增加熔接損耗；四是光纖的數值孔徑不匹配，數值孔徑不匹配會影響光在光纖中的接收和發射角度，導致光信號的耦合效率降低，增加熔接損耗。非本征因素則包括熔接機的性能、操作人員的技能水平、光纖的切割質量、熔接環境等。例如，熔接機的放電強度、放電時間等參數設置不合理，會導致熔接點處的溫度分布不均勻，從而增加熔接損耗；操作人員切割光纖時，如果切割角度不正確、切割端面不平整，會影響光纖的熔接質量，增加熔接損耗；熔接環境中的灰塵、濕度等因素也會對熔接質量產生影響。
